Строительство путепровода через автомобильную дорогу Ленинск-Кузнецкий – Прокопьевск – Новокузнецк км 97+803 в Прокопьевском районе Кемеровской области

Проектная документация. Рабочая документация. Заказчик ГУ КО «Дирекция автодорог Кузбасса», г. Кемерово.

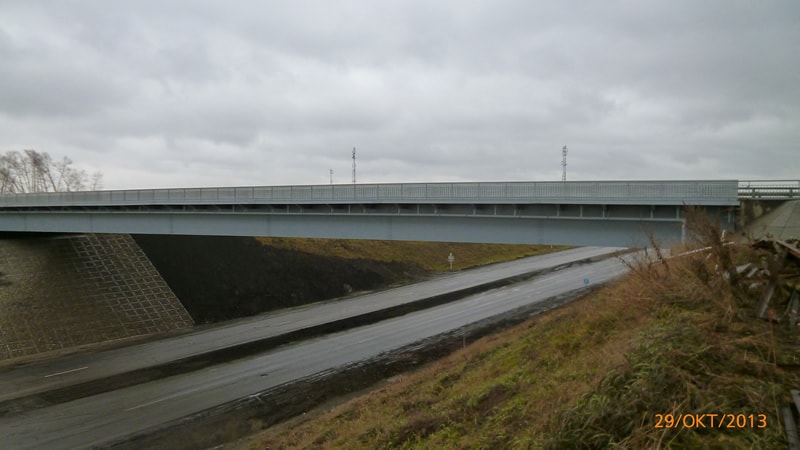

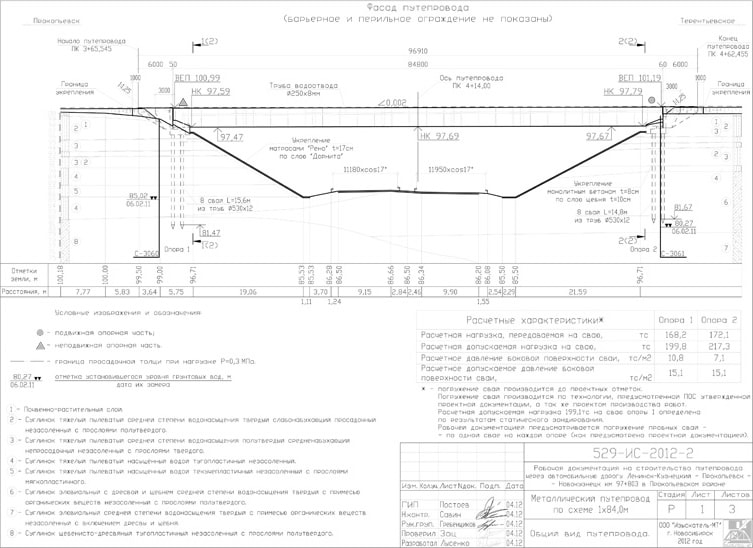

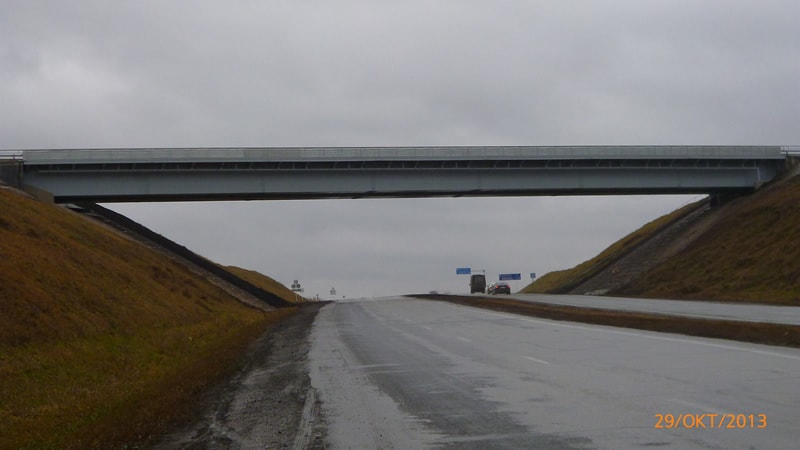

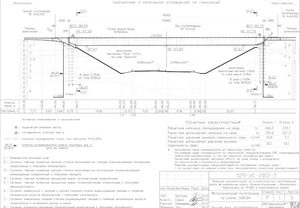

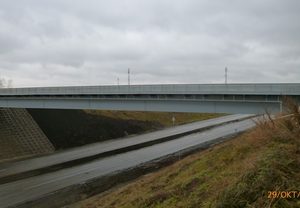

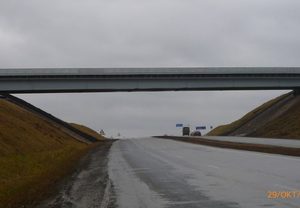

Проектной документацией предусматривалось строительство нового металлического путепровода по схеме 1×84,0м. Путепровод пересекает выемку, по которой проходит автодорога I категории. Габарит путепровода Г-10+2×0,75м. Временные нормативные вертикальные нагрузки А14 и Н14 (НК-102,8).

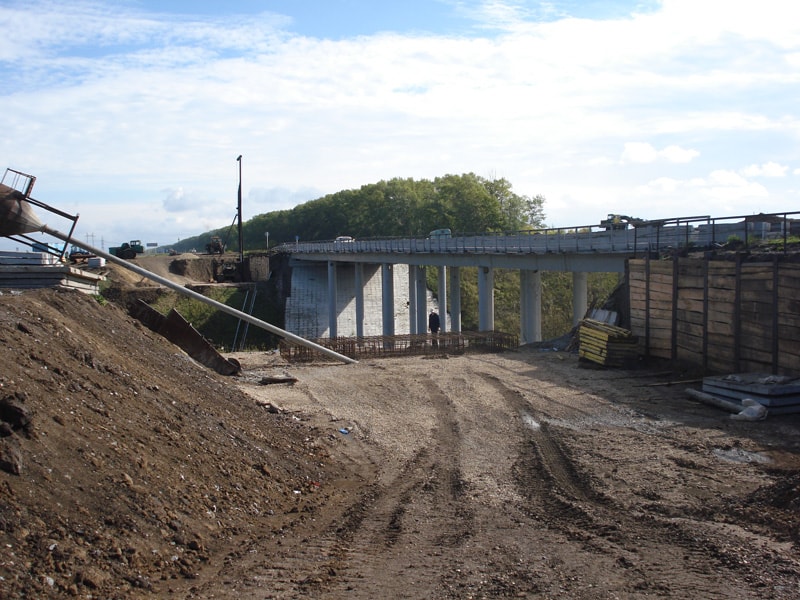

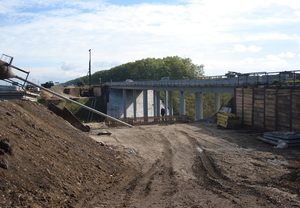

Новый путепровод расположен параллельно существующему, находящемуся в аварийном состоянии.

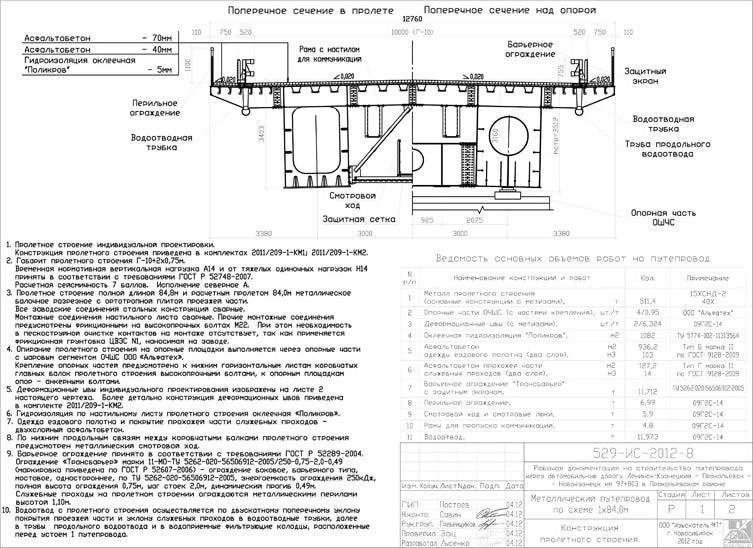

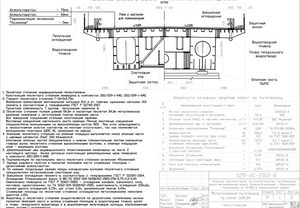

Устои путепровода индивидуальной проектировки, безростверковые, двухрядные, на восьми забивных сваях из металлических труб Ø530×12мм. Насадки монолитные железобетонные. Пролётное строение индивидуальной проектировки, металлическое, балочное, с металлической ортотропной плитой проезжей части, полной длиной 84,8м и расчётным пролётом 84,0м (в сечении 2 коробчатые балки). Запроектировано ООО «Институт Мориссот».

Деформационные швы стальные, индивидуальной проектировки.

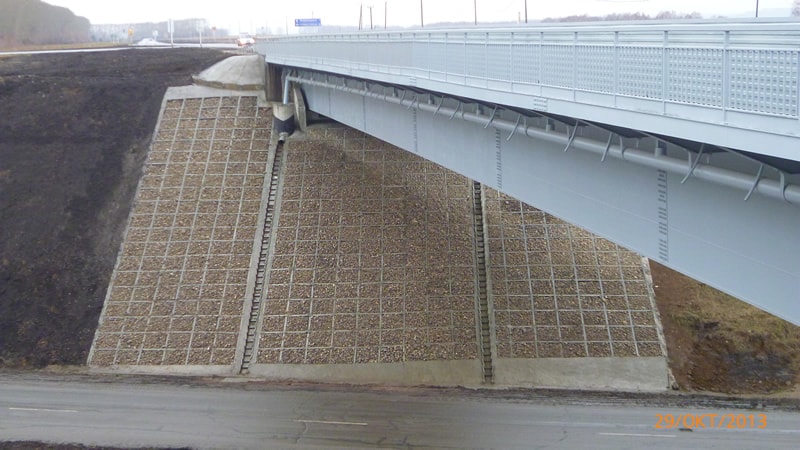

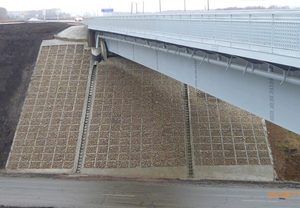

Откосы выемки под путепроводом и дно существующих кюветов на ширине 28м укрепляются матрасами «Рено». Строительство путепровода начато в 2012 году, завершено в 2013 году.
